Voltage Power Suplay PC

Oleh Nanang Suryana | Kamis, April 26, 2012 | , , | 25 Komentar »

Power dari power supply dibagi menjadi beberapa connector yang membagi antara 12V, 5V dan 3.3Volt. Untuk mengetahui keluaran power dengan pasti cara termudah adalah memeriksa output power ketika power sedang menyala.

Berikut cara memeriksa power supply PC/komputer mengunakan multimeter:

Susunan kabel pada power supply
Pada format power supply masih dibagi antara beberapa form factor. Standard power supply ATX dan BTX tetap mengunakan 3 bagian voltage seperti yang dikemukakan diatas. Versi ATX saat ini sudah memiliki versi 1.3 dimana terdapat tambahan power SATA untuk perangkat terbaru seperti SATA harddisk. Sedangkan form factor terbaru adalah BTX yang merubah pemakaian AUX dan menambahkan pin main power dari 20pin menjadi 24 pin. Tetapi dasarnya tetap sama dimana 12V, 5V dan 3.3V adalah voltage yang digunakan pada output voltage power.
Dibawah ini adalah gambaran connector dari power supply dengan masing masing output voltage menurut standard power supply ATX.
Connector pada power supply ke mainboard:





3.3 volt

Untuk memeriksa voltage 3.3V dapat digunakan 2 connector. Pertama adalah dengan mengunakan cable Main Connector. Dan mencari kabel berwarna Orange dengan Black, Orange adalah 3.3V+ dan Black adalah 3.3V-.

Tetapi cara termudah adalah mengunakan cable yang tidak terpakai seperti AUX connector yang terdiri dari 5V+, 3.3V+.3.3V+, Com, , Com, Com. Caranya seperti pada gambar dibawah ini. Dimana cabel Aux connector dihubungkan antara Plus dengan Orange dan Minus dengan Black untuk memeriksa 3.3 Volt

5 Volt dan dan 12V

Untuk memeriksa 12V dan 5V paling mudah.

Gunakan cable Peripheral connector dengan warna Red, Black, Black dan Yellow.

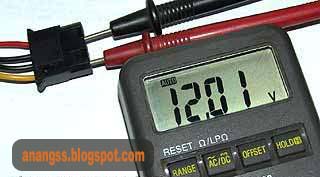

Untuk mendapatkan 5V, hubungkan multimeter antara Plus Red dengan Black Minus.


Sedangkan 12V dihubungkan antara Plus Yellow dan Black Minus
Toleransi power

Tidak semua power akan menunjukan angka persis 12V, 5V dan 3.3V. Toleransi power dapat dilihat pada bagian gambar dibawah ini.

Misalnya power anda memiliki output 3.4V atau 3.45V pada 3.3V. Output tersebut masih dapat diterima dengan batas toleransi. Dan 5V dengan 12V masih dapat diterima bila tidak melebih 5.25V dan 13V

Umumnya output power supply berada diantara persentase pada gambar diatas. Untuk kondisi terbaik, voltage 3.3V tidak lebih dari 3.4V. Untuk 12V tidak lebih dari 12.5V dan 5V tidak lebih dari 5.2V. Bahkan pada beberapa power supply juga dapat menunjukan voltage lebih rendah tetapi bila tidak terlalu rendah hal ini masih dapat diterima dari persentase batas teleransi maka power masih memiliki output yang memadai.

Untuk kondisi tidak normal, output power supply berada diatas ambang batas persentasi seperti gambar diatas. Terlalu tinggi akan menyebabkan perangkat menjadi over voltage dan menjadi panas, terlalu rendah juga akan memberikan ketidaktabilan pada CPU atau perangkat hardware.

Kedepan dengan BTX

Sedikit ulasan pada BTX power. Perubahan pada standard ATX dan BTX sebenarnya hanya terletak pada 4 pin tambahan. ATX memiliki 20pin power sedangkan BTX memiliki 24pin power. Dibawah ini adalah letak perbedaan pada power BTX jack power mainboard (bukan jack power connector power supply) dimana pada bagian paling bawah yang diberikan warna adalah 4 pin tambahan baru pada standard BTX

Uraian diatas sedikit memberikan pengetahuan bagaimana memeriksa power supply. Yang perlu di ingat adalah power supply tidak akan memiliki output yang presisi seperti harus menunjukan angka 12.0V, 5.0V dan 3.30V. Dipastikan ada sedikit perubahan angka baik lebih besar dan lebih kecil. Tetapi output power haruslah sesuai ketentuan dari batas toleransi, dan tidak melebihi toleransi maka power supply masih memiliki output yang benar dan layak digunakan.

Untuk kondisi terbaik pemeriksaan power ada yang mengunakan cara memeriksa output dengan kondisi power tanpa beban atau tidak dipasangkan pada perangkat computer. Tetapi ada yang memilh cara mudah dengan memeriksa ketika power supply sedang dihubungkan keperangkat PC atau mainboard. Cara ini memiliki dampak baik dan buruk. Bila power supply diperiksa ketika dipasangkan hardware nilai positifnya akan memperlihatkan kondisi sebenarnya output power yang dikeluarkan oleh power supply. Disisi lain power bisa saja menunjukan angka voltage dibawah atas diatas normal karena adanya beban dari pemakaian daya pada power supply. Asalkan tidak melewati batas toleransi maka output power supply dapat diterima. Asalkan power supply memang memiliki kekuatan atau output power yang memadai dan cukup menyuplai daya ke perangkat computer.

Bila anda berkeinginan memeriksa power output pada power supply, sebaiknya cukup berhati hati jangan sampai terjadi short atau terjadinya hubungan antara plus dan minus. Seperti biasa, resiko ditangan anda ketika sedang memeriksa dan harus sangat hati hati untuk menghubungkan multimeter ke connector power supply.
Dari: Berbagai sumber
Semoga bermanfaat.
